Dlaczego wyłączniki SF6 są stosowane w systemach wysokiego napięcia

Wyłączniki nadprądowe są niezbędne w systemach wysokiego napięcia, aby mogły niezawodnie zatrzymywać ogromne strumienie wyładowań bez wpływu na bezpieczeństwo i wydajność. Technologia wyłączników nadprądowych SF6 okazała się najlepszym wyborem, ponieważ sześciofluorek siarki charakteryzuje się doskonałą jakością dielektryczną (prawie 2.5 do 3 razy wyższą niż powietrze) i doskonałymi właściwościami gaszenia łuku elektrycznego. Dzięki temu urządzenia te są niewielkie, nie wymagają dużej konserwacji i działają niezawodnie, nawet gdy są zasilane z sieci elektrycznej. Są one niezbędne do zabezpieczania systemów przesyłowych, maszynowni i infrastruktury podstawowej na całym świecie.

​​​​​​​

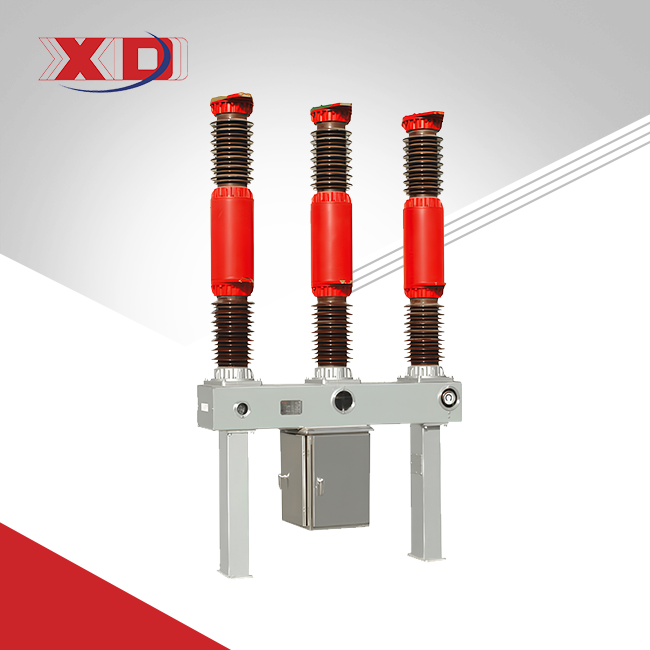

Zrozumienie wyłączników SF6

W przypadku problemów elektrycznych w systemach wysokiego napięcia, zagięcie może osiągnąć temperaturę ponad 20 000°C, co jest wyjątkowo niebezpieczne zarówno dla ludzi, jak i sprzętu. Jednym z inteligentnych sposobów, w jaki wyłączniki SF6 radzą sobie z tym problemem, jest wykorzystanie niezwykłych właściwości sześciofluorku siarki.

Jak gaz SF6 gasi łuki elektryczne

Dopóki styki są odizolowane w stanie uszkodzenia, rozpoczyna się proces intruzji segmentu kołowego. Ponieważ gaz SF6 jest wyjątkowo elektroujemny, szybko pobiera wolne elektrony z kolumny wiązań zjonizowanych. To pobieranie elektronów przyspiesza rekombinację cząstek, co chłodzi zagięcie i przywraca właściwości dielektryczne w ciągu milisekund. Gaz charakteryzuje się zdumiewającą przewodnością cieplną, co oznacza, że ​​szybko uwalnia ciepło, zachowując stabilność chemiczną nawet w bardzo wysokich temperaturach. W przeciwieństwie do systemów na bazie oleju lub powietrza, SF6 nie wydziela gorących gazów ani produktów ubocznych, które mogą powodować zapłon. Dzięki temu jest bezpieczniejszy w użyciu zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

Główne typy i konfiguracje projektowe

Plany wyłączników różnią się w zależności od napięcia i zastosowania. Pojedyncze wyłączniki są odpowiednie dla średniego napięcia do 72.5 kV, natomiast wyższe napięcia powyżej 145 kV wymagają podwójnych wyłączników, aby zapewnić odporność na zakłócenia i zwiększyć ich przepustowość. Wyłącznik LW25 z porcelany SF6 napowietrznej stanowi podstawę systemów 126 kV/145 kV z osłoną SF6 i innymi elementami roboczymi. Systemy sprężynowe ładują się samoczynnie bez zewnętrznego zasilania, systemy zasilane wodą zapewniają stały napęd z wykorzystaniem zmagazynowanej energii, a systemy pneumatyczne zapewniają szybką reakcję za pomocą sprężonego powietrza, gwarantując niezawodną pracę w różnych warunkach sieci i środowiskach.

Kluczowe zalety napędzające adopcję w branży

Nowoczesne fundamenty preferują kompaktowy i niezawodny sprzęt. Technologia SF6 zmniejsza wymiary stacji elektroenergetycznych nawet o 50%, obniżając koszty instalacji i montażu. Wyłącznik SF6 wykorzystuje gaz nieaktywny, który zapobiega utlenianiu, umożliwiając stosowanie rozwiązań hermetycznych przez cały okres eksploatacji przy minimalnym wsparciu przez ponad 25 lat. Model LW25 przechodzi gruntowne testy, obejmujące tysiące operacji i liczne próby prądowe, gwarantując wytrzymałość w warunkach klimatycznych. Niższy poziom hałasu roboczego jest odpowiedni dla instalacji miejskich, a brak obecności oleju eliminuje ryzyko pożaru, dzięki czemu systemy SF6 są bezpieczniejsze, czystsze i bardziej wydajne w długoterminowych zastosowaniach.

Dlaczego wyłączniki SF6 są preferowane w systemach wysokiego napięcia

Aby wybrać odpowiednią technologię ochrony obwodów, należy rozważyć szereg czynników wydajnościowych i potrzeby danego zastosowania. Technologia wyłączników SF6 lepiej rozwiązuje problemy występujące w systemach wysokiego napięcia niż inne rozwiązania.

Wyjątkowa wytrzymałość dielektryczna i stabilność termiczna

Gaz SF6 oferuje wyjątkową jakość dielektryczną, umożliwiając projektowanie kompaktowych wyłączników bez kompromisów w zakresie bezpieczeństwa. Dzięki temu wyłącznik SF6 idealnie nadaje się do przesyłu napięć powyżej 145 kV, gdzie szacowany prąd ma wpływ na pobieranie i format. Jego wysoka wytrzymałość gwarantuje niezawodną ochronę przed zakłóceniami w obwodzie w temperaturach od -30°C do 50°C w różnych warunkach. W przypadku usterek może dojść do niewielkiego pogorszenia jakości, ale skoordynowane systemy filtracji utrzymują właściwości gazu z upływem czasu. Ta stabilność zapewnia długoterminową wydajność i solidne działanie, gwarantując bezpieczeństwo nawet w ekstremalnych warunkach pracy i przy zmiennych temperaturach otoczenia.

Porównanie z technologiami próżniowymi i powietrznymi

Wyłączniki próżniowe działają dobrze do 40.5 kV, ale napotykają ograniczenia przy wyższych napięciach ze względu na złożoność i potencjalne przepięcia podczas wymiany. Wyłączniki próżniowe wymagają regularnej konserwacji i zajmują więcej miejsca. Wyłącznik SF6 eliminuje te luki, zapewniając niezawodne zakłócenia na poziomie przesyłu dzięki kompaktowej konstrukcji i mniejszym obciążeniom. Jego delikatna wymiana minimalizuje przejściowe przepięcia, zabezpieczając wrażliwy sprzęt. Podczas gdy systemy z izolacją powietrzną znajdują zastosowanie w zastosowaniach specjalistycznych, technologia SF6 zapewnia powszechną równowagę między wydajnością, wyglądem i stałą jakością we współczesnych systemach wysokiego napięcia.

Zagadnienia środowiskowe i inicjatywy mające na celu redukcję emisji

Gaz SF6 ma wysoki potencjał globalnego ocieplenia, co uzasadnia surowe kontrole i rozwój. Nowoczesne systemy wyłączników SF6 wykorzystują stałe systemy o wskaźnikach wycieków poniżej 0.1% i koordynują kontrolę w celu kontroli masy. Systemy ponownego wykorzystania odzyskują gaz pod koniec okresu eksploatacji, zmniejszając wycieki. Producenci badają również alternatywne mieszanki gazowe o niższym wpływie na środowisko, pomimo że wybór pozostaje ograniczony na poziomach przesyłu. Pomimo obaw, gaz SF6 nadal dominuje ze względu na udowodnioną, niezmienną jakość, podczas gdy ciągłe badania wskazują na konieczność dostosowania wydajności środowiska do wymagań wysokiej wydajności w przyszłych technologiach systemowych.

Korzyści w zakresie efektywności energetycznej

Efektywność energetyczna urządzeń przełączających obejmuje zużycie energii operacyjnej i wpływ na system. Wyłącznik SF6 zmniejsza zużycie energii pomocniczej dzięki zoptymalizowanym mechanizmom sprężynowym lub hydraulicznym, które magazynują energię bez konieczności ciągłego zasilania. Kompaktowa konstrukcja skraca ścieżki przewodów, zmniejszając straty rezystancyjne w podstacjach. Chociaż indywidualne oszczędności są niewielkie, skumulowana wydajność w dużych sieciach jest znacząca. Niezawodne przerywanie awarii zapobiega kaskadowym awariom i wyłączeniom obciążenia, zachowując stabilność systemu i zmniejszając straty energii. Te korzyści przyczyniają się do ogólnej poprawy efektywności nowoczesnej infrastruktury elektrycznej.

Porównanie wyłączników SF6 z innymi technologiami

Osoby pracujące w dziale zaopatrzenia powinny wiedzieć, jak różne technologie wyłączników pasują do różnych potrzeb operacyjnych. Analizując właściwości dielektryczne, wskaźniki niezawodności, potrzeby konserwacyjne i ekonomikę cyklu życia, można zauważyć, że istnieją kompromisy między wydajnością a kosztami.

Właściwości dielektryczne i wydajność przerywania

Gaz SF6 umożliwia szybką regenerację dielektryczną w ciągu mikrosekund, umożliwiając niezawodne przerwanie prądów zwarciowych przekraczających 50 kA. To sprawia, że ​​wyłącznik SF6 jest niezbędny do ochrony krytycznych elementów sieci. Systemy próżniowe osiągają podobny poziom regeneracji przy niższych napięciach, ale wymagają złożonych konfiguracji przy wyższych poziomach. Technologie czystego powietrza oferują mniejszy wpływ na środowisko, ale wymagają większych konstrukcji i wyższego ciśnienia, co ogranicza ich wdrażanie. Gaz SF6 pozostaje niezrównany pod względem wydajności wysokonapięciowej, zapewniając skuteczne gaszenie łuku elektrycznego i ochronę systemu.

Niezawodność i wytrzymałość mechaniczna

Wytrzymałość mechaniczna waha się od 2,000 do 10 000 operacji, w zależności od standardów konstrukcyjnych. Wysokiej jakości wyłączniki SF6 osiągają najwyższe klasyfikacje dzięki minimalnemu zużyciu styków i uszczelnionemu środowisku zapobiegającemu utlenianiu. W porównaniu z wyłącznikami olejowymi i powietrznymi, systemy SF6 wymagają mniejszej konserwacji i zapewniają stałą wydajność. Wyłączniki próżniowe charakteryzują się częstym przełączaniem, ale nie są odporne na awarie wysokiego napięcia. Technologia SF6 pozostaje najbardziej niezawodną opcją dla wymagających zastosowań wymagających zarówno wytrzymałości, jak i wysokiej zdolności wyłączania.

Wymagania konserwacyjne i koszty cyklu życia

Koszty cyklu życia obejmują zakup, konserwację i utylizację. Wyłącznik SF6 charakteryzuje się wyższym kosztem początkowym, ale niższymi kosztami długoterminowej konserwacji dzięki zastosowaniu hermetycznych układów gazowych. Rutynowe czynności obejmują smarowanie, kontrolę ciśnienia gazu i inspekcje zewnętrzne. Modułowe konstrukcje, takie jak LW25, skracają przestoje podczas serwisowania. Systemy próżniowe wymagają mniej rutynowej konserwacji, ale mogą wymagać wcześniejszej wymiany po wystąpieniu awarii. Systemy SF6 łączą w sobie koszty i trwałość, oferując wysoką wartość długoterminową, pomimo wymogów środowiskowych po zakończeniu okresu eksploatacji.

Przewodnik po zamówieniach wyłączników SF6

Aby skutecznie kupić sprzęt, należy znaleźć równowagę między wymaganiami technicznymi a limitami budżetowymi, a jednocześnie upewnić się, że dostawca jest rzetelny i przestrzega wszystkich zasad. Ustrukturyzowane procesy oceny, uwzględniające zarówno krótkoterminowe potrzeby, jak i długoterminowe cele operacyjne, są pomocne dla zespołów ds. zaopatrzenia.

Podstawowe dane techniczne

Wartości napięć muszą być zgodne z poziomami systemu, a obciążalność prądowa powinna przekraczać oczekiwane obciążenia. Wyłącznik SF6 oferuje opcje do 4000 A i obsługuje wysokie prądy zwarciowe. Wybór mechanizmu zależy od potrzeb operacyjnych, a systemy sprężynowe, hydrauliczne lub pneumatyczne oferują różne zalety. Parametry środowiskowe, w tym odporność na temperaturę i wysokość, zapewniają niezawodną pracę w zróżnicowanych warunkach. Prawidłowa specyfikacja zapobiega awariom i zapewnia długoterminową stabilność systemu.

Certyfikaty i normy zgodności

Zgodność z przepisami gwarantuje bezpieczeństwo i niezawodność. Wyłącznik nadprądowy SF6 musi spełniać normę IEC 62271-100 oraz odpowiednie normy IEEE, co zostało potwierdzone niezależnymi testami. Certyfikaty takie jak ISO 9001 i ISO 14001 potwierdzają jakość i zarządzanie środowiskowe. W środowiskach niebezpiecznych wymagane są specjalistyczne atesty, takie jak ATEX. Właściwa certyfikacja zmniejsza ryzyko, zapewnia zgodność z przepisami i wspiera globalne wdrażanie projektów.

Wybór dostawców i zarządzanie zamówieniami

Wybór doświadczonych dostawców gwarantuje długoterminową niezawodność. Uznani producenci zapewniają wsparcie techniczne, części zamienne i możliwość dostosowania wyłączników SF6 do indywidualnych potrzeb. Czas realizacji zamówień jest zróżnicowany – od standardowych po niestandardowe, a zamówienia hurtowe zapewniają korzyści finansowe. Przejrzyste specyfikacje podczas procesu zaopatrzenia zapobiegają opóźnieniom i przekroczeniom kosztów. Silne relacje z dostawcami usprawniają realizację projektów i wsparcie w całym cyklu życia produktu.

Konserwacja i rozwiązywanie problemów z wyłącznikami SF6

Długoterminowa niezawodność zależy od regularnej konserwacji, która wykrywa problemy, zanim się pogorszą i wpłyną na wydajność. Aktywne programy wydłużają żywotność sprzętu, zachowując jednocześnie margines bezpieczeństwa wymagany przy zastosowaniach wysokiego napięcia.

Procedury rutynowej kontroli

Regularne kontrole obejmują sprawdzanie izolatorów, mechanizmów i połączeń. Monitorowanie ciśnienia gazu ma kluczowe znaczenie dla działania wyłączników SF6, a nowoczesne systemy integrują śledzenie SCADA. Testy rezystancji styków identyfikują zużycie, a kontrole wizualne wykrywają uszkodzenia. Systematyczny monitoring zapewnia wczesne wykrywanie problemów i niezawodną, ​​długoterminową wydajność.

Najlepsze praktyki w zakresie obsługi gazu

Obsługa gazu SF6 wymaga specjalistycznego sprzętu i przeszkolonego personelu. Wyłącznik SF6 wykorzystuje systemy odzysku do recyklingu gazu i utrzymania jego czystości. Metody wykrywania wycieków zapewniają zgodność z przepisami ochrony środowiska. Odpowiednie procedury chronią personel i utrzymują integralność systemu, wspierając bezpieczną eksploatację i przestrzeganie przepisów.

Typowe usterki i metody diagnostyczne

Typowe problemy obejmują zużycie styków, awarie mechanizmu i usterki sterowania. Wyłącznik SF6 wykorzystuje diagnostykę, taką jak pomiar rezystancji i analiza czasowa, do identyfikacji problemów. Monitorowanie predykcyjne wykrywa wczesne oznaki awarii, umożliwiając terminową konserwację. Ustrukturyzowane rozwiązywanie problemów zapewnia niezawodność i minimalizuje zakłócenia w działaniu.

Wniosek

Wyłączniki SF6 stały się niezawodnymi, solidnymi urządzeniami w systemach wysokiego napięcia dzięki sprawdzonej wydajności, kompaktowej konstrukcji i minimalnym wymaganiom konserwacyjnym. Technologia ta zaspokaja krytyczne potrzeby sieci energetycznych, obiektów przemysłowych i instalacji energii odnawialnej, zapewniając niezawodne przerywanie zwarć i doskonałe właściwości gaszenia łuku elektrycznego. Podczas gdy względy środowiskowe napędzają ciągłe badania nad alternatywnymi gazami, obecne urządzenia SF6 zapewniają niezrównaną niezawodność przy napięciach przesyłowych. Staranne zaopatrzenie, skoncentrowane na odpowiednich specyfikacjach, możliwościach dostawców i ekonomice cyklu życia, gwarantuje optymalny dobór urządzeń, a zdyscyplinowane praktyki konserwacyjne maksymalizują żywotność i chronią inwestycje w infrastrukturę.

Najczęściej zadawane pytania

1. Dlaczego gaz SF6 jest preferowany w wyłącznikach wysokiego napięcia?

Gaz SF6 ma wytrzymałość dielektryczną 2.5 razy wyższą niż powietrze. Pozwala to na projektowanie mniejszych konstrukcji przy jednoczesnym zachowaniu marginesów bezpieczeństwa. Jego doskonałe właściwości gaszenia łuku elektrycznego i stabilność chemiczna sprawiają, że jest to niezawodny sposób na zapobieganie awariom w szerokim zakresie temperatur. Szczelne środowisko gazowe zapobiega utlenianiu styków, co oznacza, że ​​okresy między przeglądami są znacznie dłuższe niż w przypadku wyłączników atmosferycznych.

2. Czy istnieją przyjazne dla środowiska alternatywy dla wyłączników SF6?

Połączenie CO2 ze związkami fluorowanymi w celu uzyskania alternatywnych gazów zmniejsza wpływ na globalne ocieplenie o ponad 90%, jednocześnie utrzymując akceptowalny poziom wydajności w sieciach dystrybucyjnych. W przypadku przesyłu energii technologie te wciąż się zmieniają, ale wyłącznik SF6 jest nadal najlepszym wyborem, gdy niezawodność jest bardzo ważna. Rygorystyczne zapobieganie wyciekom i odzysk gazu po zakończeniu eksploatacji gwarantują, że istniejące instalacje SF6 nie mają dużego wpływu na środowisko.

3. Jaka jest oczekiwana żywotność wyłącznika SF6?

Przy prawidłowej konserwacji urządzenia zazwyczaj działają od 25 do 30 lat, a niektóre instalacje nawet ponad 40 lat. Na żywotność wpływa częstotliwość występowania usterek, warunki środowiskowe oraz jakość konserwacji. Szczelny układ gazowy i niska erozja styków podczas normalnej eksploatacji przyczyniają się do wyjątkowej trwałości w porównaniu ze starszymi technologiami.

Współpracuj z Xi'an Xikai, aby zaspokoić swoje potrzeby w zakresie ochrony przed wysokim napięciem

Firma Xi'an Xikai Medium & Low Voltage Electric Co., Ltd. jest gotowa wesprzeć Państwa w zakresie zaopatrzenia w wyłączniki, oferując kompleksową wiedzę techniczną i sprawdzone możliwości produkcyjne. Nasz porcelanowy wyłącznik LW25 do zastosowań zewnętrznych, zasilany SF6, zapewnia niezawodną pracę w systemach przesyłowych o napięciu od 126 kV do 145 kV, potwierdzoną certyfikatem ISO 9001 i rygorystycznymi protokołami testowania. Jako wiodący producent obsługujący systemy sieci elektroenergetycznych, metalurgię, petrochemię i sektory energii odnawialnej w ponad 30 krajach, rozumiemy wymagania operacyjne, przed którymi stoją operatorzy obiektów, przedsiębiorstwa użyteczności publicznej i firmy EPC. Nasz zespół inżynierów oferuje rozwiązania dostosowane do Państwa potrzeb, uwzględniające Państwa napięcie znamionowe, warunki środowiskowe i preferencje operacyjne, niezależnie od tego, czy mechanizmy sprężynowe, hydrauliczne czy pneumatyczne najlepiej odpowiadają Państwa potrzebom. Skontaktuj się z naszymi specjalistami pod adresem serina@xaxd-electric.com , amber@xaxd-electric.com lub luna@xaxd-electric.com , aby omówić, w jaki sposób nasz sprzęt o klasie wytrzymałości plateau i opatentowane technologie mogą zwiększyć niezawodność Państwa sieci, optymalizując jednocześnie koszty cyklu życia. Odwiedź stronę xaxd-electric.com, aby zapoznać się z naszą pełną ofertą i poprosić o szczegółowe specyfikacje techniczne odpowiadające wymaganiom Twojego projektu.

Referencje

1. Stowarzyszenie Norm IEEE. (2019). Przewodnik IEEE dotyczący specyfikacji wyłączników nadprądowych wysokiego napięcia (powyżej 1000 V). Norma IEEE C37.04-2018.

2. Międzynarodowa Komisja Elektrotechniczna. (2021). Aparatura rozdzielcza i sterownicza wysokiego napięcia – Część 100: Wyłączniki prądu przemiennego. IEC 62271-100:2021.

3. Kiethly, JR i Dufournet, D. (2017). Technologia wyłączników SF6 i perspektywy środowiskowe. Badania systemów elektroenergetycznych, 143, 258-267.

4. Krajowe Stowarzyszenie Producentów Sprzętu Elektrycznego. (2020). Przewodnik stosowania wyłączników wysokiego napięcia prądu przemiennego. NEMA SG 4-2020.

5. Ryan, HM i Jones, GR (2018). Rozdzielnice SF6: konstrukcja, wydajność i aspekty środowiskowe. Power Engineering Journal, 32(4), 189-204.

6. Zhang, L., Wang, X. i Chen, S. (2022). Analiza porównawcza technologii wyłączników w systemach przesyłowych. IEEE Transactions on Power Delivery, 37(2), 1156-1165.
